簡介
多普勒流速儀原理：當超聲波聲源和觀察者做相對運動時，觀察者接收到的頻率就會和超聲波聲源頻率不同。因此，相對於超聲波換能器的隨水移動的小顆粒，小氣泡也會使換能器接收頻率改變，且隨水中懸浮運動速度的增加而增加， 由此測出多普勒頻移，也就測出了多普勒流速儀所處點水的流速。
主要用於灌溉明渠，市政下水管道，水文流域等場合。特別適合低水位的場合，水位超過15厘米就可以工作。在規則的管道，渠道，通過流速儀上的壓力傳感器測得水深，超聲傳感器測得流速，可以方便地計算出流量。
產品根據超聲多普勒效應原理測量流速，並可通過壓力傳感器測量水位和溫度傳感器測得水體溫度。殼體采用PVC塑料能夠有效防水密封。 殼體長25厘米，高度3厘米，寬度7厘米。可以在明渠和比較大的管道內測量流速。
采用 Modbus 通信協議，利用 RS485 總綫進行通信。
應用範圍廣泛，可以在自來水到黃河水的各種水環境中應用。
水下傳感器設備安裝方便，有金屬底座固定裝置，安裝簡單。
設備全部采用電子設計，寬電壓供電，低功耗，無機械部件。
具有測量準確，穩定的優點，可靠性高，抗幹擾性強。
殼體采用PVC 塑料能夠有效防水密封。
單向監測流速流量。
支持中英文切換。

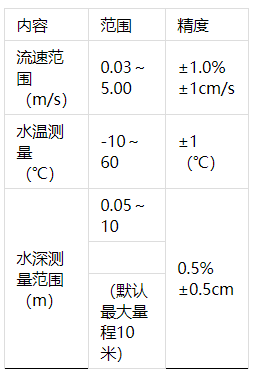

| 內容 | 範圍 | 精度 |
| 流速（m/s） | 0.02～6.00 | ±1.0%±1cm/s |
| 截麵積（m²） | 0.001㎡～999999² | ±2.5% |
| 瞬時流量（m³/s） | 0.001m³/s～99.99m³/s | ±2.5% |
| 累計流量（m³） | 0.001m³～999999m³ | ±2.5% |
| 水溫（℃） | -10～60 | ±1（℃） |
| 水位（m） | 0.05～10（默認最大量程10米） | 0.5%±0.5cm |
| 聲波頻率 | 2Mhz | |
| 更新周期 | 1S | |
| 盲區 | 10cm | |

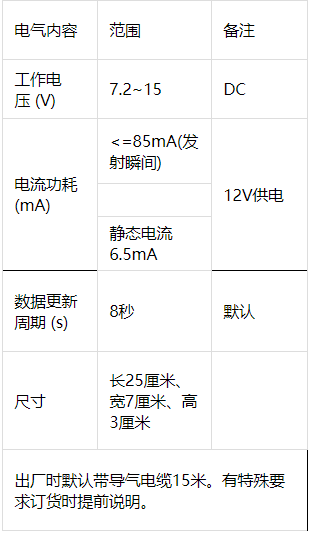

| 電氣內容 | 範圍 | 備注 |
| 工作電壓 (V) | 7.2~15 | DC |
| 電流功耗(mA) | <=85mA(發射瞬間)靜態電流6.5mA | 12V供電 |
| 數據更新周期 (s) | 8秒 | 默認 |
| 主機 | 長25厘米，寬7厘米，高3厘米 | |
| 主機包裝 | 500*380*180mm | |
| 主機包裝重量 | 5.9kg | |
| 測杆 | φ20*1米 | |
| 測杆包裝 | 1300*120*105mm | |
| 測杆重量 | 4.8kg | |
| 出廠時默認帶導氣電纜15米。有特殊要求訂貨時提前說明。 | ||
