簡介

接觸角（ Contact angle）是指在氣
，液
， 固三相交點處所作的氣-液界麵的切綫，此切綫在液體一方的與固-液交界綫之間的夾角θ,  接觸角測量是現今表麵性能檢測的主要方法。

整體傾斜型接觸角測量儀是采用光學成像的原理，通過圖像輪廓分析方式測量樣品表麵接觸角
，潤濕性能
，表界麵張力
，表麵能
，滾動（滑落角）
，前進後退角及滯後性等性能，設備采用全自動進液裝置及自動整體傾斜裝置，功能全麵
，性價比高
，可滿足各種常規測量需求，目前已經廣泛使用在眾多高校院所及企業。

應用領域

全自動傾斜角測量儀廣泛應用於各個行業領域，在手機製造
，玻璃製造
，表麵處理
，材料研究
， 化學化工
，半導體製造
，塗料油墨
，電子電路
，紡織纖維
，醫療生物等領域 ，接觸角測量已 經成為了一項評估表麵性能的重要儀器。（部分測試功能需要選購專門附件完成）

1
，液體在固體表麵的鋪展
，滲透
，吸收等潤濕行為 ，座滴法測量靜態接觸角。

2
，材料在固體表麵的前進角
，後退角
，接觸角滯後
，滾動角
，動態接觸角測量。

3
，吸收材料的連續實時研究及過程記錄，接觸角隨時間變化曲綫分析。

4
，各種特殊材料的接觸角測量，如粉末
，彎曲曲麵
，超疏水/超親水樣品。

5
，附著滴法測試材料浸沒在液體中的接觸角測試。

6
，懸滴法測量各種液體表界麵張力及其極性
，色散分量。

7
，計算固體表麵自由能（ Surface free energy），及其極性色散分量分析。

8
，分析液體在固體表麵的粘附功（Adhersion），評估固體表麵均匀性
，清潔度等。

設備原理

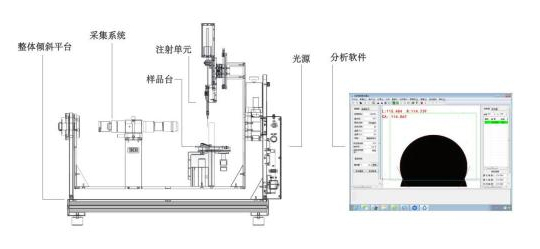

如上圖
，接觸角測量儀主要由光源
，注射單元
，樣品台
，采集係統
，整體傾斜平台
，分析軟件六大部分組成 ，設備采用光學成像的原理。

①光源采用密集 LED 冷光設計，發光均匀，圖像清洗，壽命長。

②注射單元采用高精度注射泵進液， 由軟件定量定速控製，滴液穩定，精度極高。

③樣品台采用三維手動精調平台，操作靈活，定位準確，樣品台可根據實際樣品尺寸定製。

④采集係統采用黑白進口 CCD 相機，拍攝穩定，圖像清晰，真實可靠，鏡頭采用德國工業級進口配置，0.7-4.5 倍放大可調，成像無畸形失真。

⑤整體傾斜平台采用軟件高精度控製傾斜，精度高達 0.01 °。

⑥分析軟件功能強大，具備一鍵式全自動擬合能力，具備國際最領先的擬合方法，滿足各種液滴形態的精確擬合。

國家符合標準

1
，GB/T 24368-2009(玻璃表麵疏水汙染物檢測)；

2
，SY/T5153-2007（油藏岩石潤濕性測定方法）；

3
，ASTM D 724-99（2003）（紙的表麵可濕性的試驗方法）；

4
，ASTM D5946-2004（塑料薄膜與水接觸角度的測量）；

5
，ISO15989（塑料薄膜和薄板電暈處理薄膜的水接觸角度的測量）；
