簡介

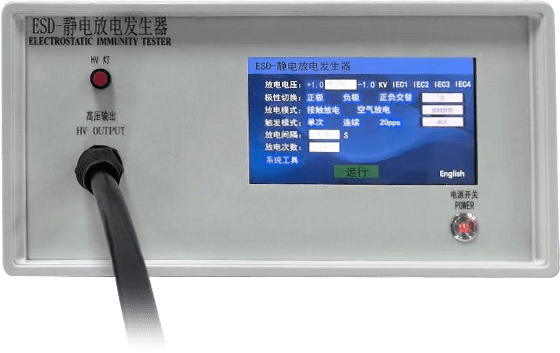

LD-JF20靜電放電發生器是一種在性能上完全滿足IEC61000-4-2和GB/T17626.2標準要求的測試儀。
其最大靜電放電電壓可以達到20kV，足以覆蓋標準中最嚴酷等級的靜電電壓要求(第4級氣隙放電的靜電電壓要求為15kV)，同時適用於更多的應用領域以及未來新標準的要求。
所以ESD-0230C靜電放電發生器可用於絕大多數電氣與電子設備的靜電放電試驗，而且可以保證試驗的可比性和再現性。
配置方案
靜電放電抗擾度試驗
①試驗標準：IEC61000-4-2；GB/T17626.2；GJB128A；GJB1649；GJB548A；GB/T19951；IEC 61000-6-1；IEC 61000-6-2；IEC 61326；IEC 61340-3-1；EN 61000-6-1；EN 61000-6-2；EN 61326；ITU-T K.20；ISO 14304；Bellcore GR-1089-CoreANSI/ESD STM5.1；ANSI/ESDSTM5.2；IBC747-1；JEDEC EIA/JESD22；MIL-STD-750；MIL-STD-883E/F；ISO10605 ；ISO14304 ；GR 1089；
②試驗目的：主要模擬帶電的人體或器物對設備幹擾及破壞情況，用於評點電子設備抗靜電破壞的能力。
靜電放電發生器是完全滿足IEC61000-4-2標準要求的測試儀。其最大靜電放電電壓可以達到20kV，可用於絕大多數電氣與電子設備的靜電放電試驗，而且可以保證試驗的可比性和再現性。
放電精準：空氣放電模式符合標準要求（電壓保持5秒以上），與歐美產品相同。放電基本不受空氣濕度影響，放電重復性好。業內最輕巧的放電槍，附帶輻射幹擾很小，且使測試過程非常輕鬆。
易於更換的阻容套件，可方便的進行IEC模式，HBM模式及MM模式等三種模式試驗， 適用於各類半導體器件，電子綫路和設備的靜電放電試驗。
功能齊全：IEC電壓，主機自動觸發模式，電壓漸升掃描，正負循環切換，用戶自編程等智能功能。
該儀器具有性能穩定，使用方便等優點，並滿足IEC，EN，GB等相關標準要求。
高性價比：主要器件全進口，精度高，故障率低，20kV長時間穩定工作。
性能先進 ：放電穩定，空氣放電電壓保持5秒以上，真正是完全符合標準。
結構緊湊：整機輕便(約4kg)，結構小巧美觀。
| 輸出電壓 | 0.1～20.0Kv±5％ |
| 電壓極性 | 正或負，或正負交替 |
| 觸發模式 | SINGLE單次，COUNT按設定的放電次數放電 20pps20次／秒 |
| 測試功能 | 內置IEC等級 |
| 放電模式 | 接觸或氣隙 |
| 放電間隔 | 0.05～9.99s（當20pps模式下，放電間隔為0.05s） |
| 計數器 | 1～9999（用於放電次數計數） |
| 放電電流上升時間 | 0.6 ～ 1ns |
| 靜電保持時間 | >5s |
| IEC模式（標配） | 放電阻容套件：150Pf±10％ 放電電阻：330Ω±10％ |
| HBM人體模式（選配） | 放電阻容套件：100Pf±10％ 放電電阻：1500Ω±10％ |
| MM機器模式（選配） | 放電阻容套件：200Pf±10％ 放電電阻：0Ω±10％ |
| ISO10605汽車電子模式（選配） | 放電阻容套件：330Pf±10％ 放電電阻：2000Ω±10％ |
| 放電電極 | 圓錐形接觸放電電極及球形氣隙放電電極 |
| 使用環境 | 環境溫度：10℃～35℃，相對濕度：30％～60％ |
| 電源 | 單相AC85～265V，50／60Hz |
| 重量 | 約4kg |
